22 maart 2019

Hardware-Sensoren

Arduino BMP085 library

Download de lib van: https://github.com/adafruit/Adafruit-BMP085-Library

Installeer deze hetzelfde als de DHT22

Voeding: 3,3 Volt! en geen 5V

Arduino DHT11 en DHT22 library toevoegen

Ga naar   https://github.com/adafruit/DHT-sensor-library

Aan de rechterkant zit onderaan een button: Download zip. Download de zip.

Ga naar de Arduino libraries directory en maak hier de directory aan: DHT Bij mij is dat in Windows 7: C:\Program Files (x86)\Arduino\libraries\DHT

Open de zip file en zet de DHT.cpp en de DHT.h file incl. de examples directory in de zojuist aangemaakte Libraries\DHT directory

Sluit de Arduino IDE af en start deze weer op. De library is toegevoegd en ook de examples.

Mijn DHT22 is een 3 draads sensor met ingebouwde pull-up weerstand. Signaal wordt aangesloten op pin 2 in het voorbeeld.

Voeding: 3,3 tot 5,5 Volt zijn

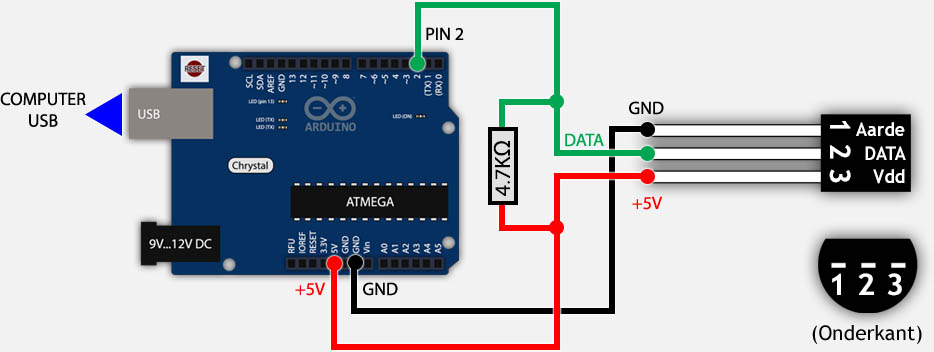

Arduino DS18B20

OneWire

Arduino playground: http://playground.arduino.cc/Learning/OneWire Lib download: http://www.pjrc.com/teensy/arduino_libraries/OneWire.zip http://www.pjrc.com/teensy/td_libs_OneWire.html

Met de lib van pjrc.com is het al mogelijk om temperaturen uit te lezen. Hieronder staat een lib van milesburton.com die hier een wrapper omheen heeft. Dat ziet er overzichtelijker uit.

1-Wire Voeding

Parasite power is minder goed idee. Beter is normale 3-draad voeding/data I.c.m. JeeNode/Arduino is in beide gevallen een 4,7 weerstand nodig.

Dallas 1-wire temp sensor

http://www.milesburton.com/Dallas_Temperature_Control_Library

CO2 Sensors

CO2 levels:

Bron: http://www.engineeringtoolbox.com/co2-comfort-level-d_1024.html

Normal CO2 LevelsThe effects of increased CO2 levels on adults at good health can be summarized:

  • normal outdoor level: 350 - 450 ppm
  • acceptable levels: < 600 ppm
  • complaints of stiffness and odors: 600 - 1000 ppm
  • ASHRAE and OSHA standards: 1000 ppm
  • general drowsiness: 1000 - 2500 ppm
  • adverse health effects expected: 2500 - 5000 ppm
  • maximum allowed concentration within a 8 hour working period: 5000 ppm

Sensoren

CO2 Sensor MH-Z14 Infrarood sensor Bron: http://forum.mysensors.org/topic/613/air-quality-co2-sensor-mh-z14

MQ135 (Goedkoop, maar spec/test/grafiek is maar tot 200ppm) Bron: http://davidegironi.blogspot.fr/2014/01/cheap-co2-meter-using-mq135-sensor-with.html

MG811 Co2 sensor Bereik: 400 to 10,000ppm Verbruik: 1200mW Voltage: 6V Bron: http://www.instructables.com/id/Environmental-Mushroom-Control-Arduino-Powered/?ALLSTEPS Prijs: Ebay: €33,-

Figaro CDM4161 Prijs: Ebay: €52,80

Figaro CDM4161A Fabrikant: http://www.figaro.co.jp/en/product/entry/cdm4161a.html Bereik: 400 to 4,000ppm Verbruik: 300mW Voltage: 5V Prijs:

Vision CO Sensor (€95,-) Compleet met behuizing en Z-wave communicatie

Voltcraft CO-20 USB (hebben we nu) Hebben we nu: CO-20 Conrad: https://www.domoticz.com/forum/viewtopic.php?f=14&amp;t=1666
