Om via VOIP te bellen, kun je een SIP telefoon kopen, maar je kunt ook je oude analoge telefoons aansluiten via een ATA adapter. Hiermee kun je via een eigen VOIP server met bijvoorbeeld de Synology DiskStation (zie artikel hier: Asterisk en de Grandstream HT704 VOIP adapter) of een VOIP provider bellen naar anderen. In dit artikel is gekozen voor de VOIP provider BudgetPhone.

Ik maak gebruik van de GrandStream HT704. Een ATA adapter waarop je 4 analoge telefoons kunt aansluiten. Je kunt ook kiezen voor de Grandstream HT701 of de HT702, die respectievelijk 1 en 2 analoge telefoon aansluitingen hebben. De configuratie en software van deze kastjes zijn gelijk.

Aansluiten van de Grandstream HT70X

Sluit met de bijgeleverde UTP kabel de Grandstream HT70X aan op het netwerk. Ook kun je de telefoonlijnen alvast aansluiten.

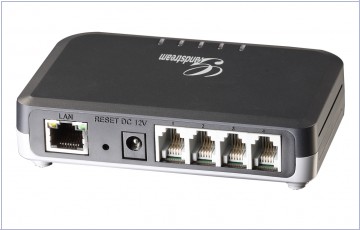

Grandstream HT704 ATA VOIP adapter
Grandstream HT704 ATA VOIP adapter

Toegang tot de Grandstream HT70X via de webinterface

De configuratie van de Grandstream HT70X wordt gedaan via de webinterface. Hiervoor heb je het IP nr van het kastje nodig. Er zijn 2 manieren om hier achter te komen:

  • Je kunt in je router kijken welke IP nr is uitgegeven voor dit kastje.
  • Ook kun je 3 keer ‘*’ intoetsen. Toets menu optie ‘02’ in. Je krijgt dan het IP nr te horen.

Start nu een webbrowser en voer dit IP nr in. Standaard is het wachtwoord: admin

Firmware update

Er komt regelmatig een nieuwe firmware versie uit, deze is hier te vinden: www.grandstream.com/support/firmware

Download de laatste (niet beta) versie, pak deze uit en upload deze weer door het volgende te doen:

  • Klik op het tabblad: ADVANCED SETTINGS
  • Klik nu helemaal onder aan de pagina op: Upload from local directory
  • Klik op: Bestand kiezen
  • Selecteer de uitgepakte bin-file met de laatste firmware
  • Klik op: Open
  • Klik op: Upload Firmware
  • Nu even geduld, het duurt zo’n 5 minuten.

Het configureren van de Grandstream HT70X

Let op: Er zijn aardig wat geavanceerde instelmogelijkheden met dit kastje. De onderstaande instellingen zijn de basis instellingen en zijn in de meeste gevallen voldoende.

Basic settings

  • Klik op het tabblad: BASIC SETTINGS
  • Time Zone: GMT+1:00
  • Klik op: Update

Profile 1

  • Klik op het tabblad: PROFILE 1
  • Primary SIP  Server: sip1.budgetphone.nl
  • Outbound Proxy: sip1.budgetphone.nl
  • Disable Call-Waiting: Yes
  • Disable Call-Waiting Caller ID: Yes
  • Disable Call-Waiting Tone: Yes
  • Hook Flash Timing minimum [ms]: 100
  • Caller ID Scheme: ETSI-FSK during ringing
  • Klik op: Update

FXS Ports

  • Klik op het tabblad: FXS PORTS
  • Vul het volgende in bij Port 1 t/m X:
    • SIP User ID: 3115123456 (Uw BudgetPhone gebruikersnaam/telefoonnr)
    • Authenticate ID: 3115123456 (Nogmaals uw BudgetPhone gebruikersnaam/telefoonnr)
    • Password: a1b2c3d4 (Uw BudgetPhone wachtwoord)
  • Klik op: Update
  • Klik op: Reboot

Dit is echt alles wat nodig is om in te stellen.

Status

Na het herstarten (30 sec) van het VOIP kastje, kun je weer inloggen. In het STATUS scherm krijg je bij FXS 1 t/m 4 “Registered” te zien. De STATUS-pagina heeft een auto refresh.

Ook als je inlogt bij BudgetPhone, kun je de inlogstatus zien bij BudgetPhone. Voor elke lijn is er 1 registratie, dus voor de HT704 ben je 4 maal geregistreerd.
